日本 ONOSOKKI小野激光表面速度计 LV-7000 系列
应用介绍 扭曲/扭曲振动测量 传动系统,转动轴,汽轮机,曲轴等的扭曲测量或扭曲振动测量。 轮胎的速度与状态测量 轮胎与地面的速度差,周速度变化,差异,扭曲,变形,滑动等状态测量 转轮与皮带的状态 曲轴飞轮,启动电机,压缩机等与传动皮带的速度,滑动,伸缩,差动的测量 材料特性的评价 材料的伸张位置的检出,伸张位置,伸张速度的差异检出,压缩与拉扩时的状态测量 速度,速度变动的测量 纸,薄膜,橡胶,布料,不织布,塑料薄膜等的速度,速度变动的测量 卷轴时的长度测量 各类线材,通信光缆,电梯用钢缆等的长度测量 传送滑动的测量 印刷机,复印机,扫描机,纸,布,塑料薄模等传送时的滑动测量 垂直与凹槽位置的传送测量 纸,布,塑料薄模等传送时垂直与凹槽位置的速度及速度变动的测量 传感器与处理器的外观 系统构成 (下图中,波形分析记录仪器,RV-3150,以及OS-2000系列时间序列数据分析软件,均可链接至相应产品说明页面) 测量原理 测量原理1。移动物体的速度测量 1. 2个激光光束以2θ角度交叉时,在交叉区域产生干涉条纹现象。 2. 干涉条纹区域内有光粒子通过。 3. 干涉条纹区域内有光粒子通过时,产生明→暗→明→暗,呈波动扩散状态。 在这里,· 粒子的速度:V· 干涉条纹的间隔:d 波动的频率(周期)f=v/d 4. 传感器通过感受波动状态的扩散光测得光的变化频率。 5. 干涉条纹的间隔 d 是固定的条件下,可得到速度 测量原理2。 变化方向以及极性的测量 在测量变动速度时需要测得移动方向以及极性。在2个激光光束中使用AOM(声光调制器)将其中1个激光的频率进行偏移,由此使干涉条纹根据偏移频率 ⊿f 进行速度变化,即可测出速度 v 的移动方向及极性。 受光部测得的扩散光的强度频率为 f' f' < ⊿f:比偏移频率低的频率? f' > ⊿f:比偏移频率高的频率? 以偏移频率为基准判别方向与极性。 规格 LV-7002 激光表面速度传感器 检测方式 扩散光差动型 检测极性 传感器正面由左到右为 + 向 距离精度 ±0.2 %以内(25 ℃条件下的标准面距离评价测量) 激光 激光**等级 Class2 IEC60825-1:2007:2014(JIS6802:2014) 测量用激光 λ=1550 nm 10 mW以下 CW发振 核准用激光 λ= 635 nm 1 mW以下 CW发振 激光光点径 2 mm × 1 mm的椭圆型 以移动对象的平行方向为长径 激光光源寿命 核准用光源:10000 小时以上(25 ℃) ※理论计算值 测量用:10000 小时以上 ※理论计算值 核准用光源的输出小于规格值时,控制器侧的LASER LED将闪烁报警,测量光源输出停止 测量距离 测量距离中心 200 mm ※传感器前部端面起 测量范围(纵深) ±4 mm误差:±0.2 %以内 ±10 mm误差:±5 %以内 ※25 ℃时,本公司规格标准面及距离评价误差值 测量速度 尺标系数 由控制器自动从传感器读取 测量速度范围 ±1800 m/min 测量*大加速度 800 m/s2以上 传感器悬架 大型磁性台架 LV-0030用螺孔 螺丝径:M8 适当紧固扭矩规格(6 N・m:0.5T系列相当) 個数:1 位置:传感器基准面部 检测中心轴线 深度:8 mm以上 传感器悬架用螺孔 螺丝径:M4 适当紧固扭矩规格(1.5 N・m)強化高精度螺丝衬 個数:4 位置:传感器基准面部 4角 深度:4 mm以上 选配件的设置 90度反光镜用螺孔 螺丝径:M3 适当紧固扭矩规格(0.6 N・m)強化高精度螺丝衬 個数:2 位置:传感器前面部 深度:3 mm以上 测光灵敏度监视器 测光电平(SIG LEVEL) 测光电平5段LED(绿色)表示 测光异常(ERROR) 异常时LED(红色)表示 激光照射监视(LASER) 测量用激光源照射时LED(绿色)表示 外观尺寸 W 75 mm X H 40 mm X D 155 mm 本体重量 約750 g 不含电缆及选配件 符合标准 激光** FDA 21CFR Part 1040.10( CDRH) IEC60825-1:2007:2014 JIS C 6802 :2007:2014 EMC FCC(Part15B):2015 CANADA EMI規制(ICES-003):2016 EN61326-1:2013 class A Table2 ** EN61010-1:2013 使用环境 温度范围 0~40 ℃ 湿度范围 20~80 %(不结露) 保存環境 温度范围 ー10 ℃~50 ℃ 湿度范围 20~80 %(不结露) LV-7100 激光表面速度控制器 测量速度 検出速度范围 ±1800 m/min 测量*大加速度 800 m/s2(MAX):RESPONSE选择[FAST] 400 m/s2(MAX):RESPONSE选择[SLOW] 速度输出(VELOCITY OUT) 输出电压 ±10 V(20 V p-p):输入侧输入阻抗100 kΩ以上 ※有短路保护 极性:传感器正面由左到右为 + 电压,右到左为 – 电压 ※可反转 漂移 180 m/min、 50 m/min、 10 m/min、 1 m/min、 0.9 m/min、 ※在使用温度范围内 1 m/min(High-Resolution) 0.05 m/min 直线性 180(m/min)/V ±1 %( F.S) 50(m/min)/V ±1 %( F.S) 10(m/min)/V ±2 %( F.S) 1(m/min)/V ±5 %( F.S) 1(m/min)/V (HIGH RESOLUTION) ※fc=10 Hz ±5 %( F.S) 截至频率 5 kHz LPF GAIN fc=ー3 dB 输出阻抗 50 Ω以下 输入侧输入阻抗100 kΩ以上 输出端子 BNC(CO2型) 前部面板 极性切换(+/-) 前部面板[+/-]极性选择键 数码表示的极性/速度输出电压的极性 极性反转切换时LED(红色)表示 速度量程 (VELOCITY-RANGE(m/min)/V) 180(m/min)/V 分辨率:有效值0.1 m/min以下 50(m/min)/V 10(m/min)/V 1(m/min)/V 1(m/min)/V (HIGH RESOLUTION) 分辨率:有效值0. 01 m/min以下 截止频率10 Hz ※GAIN fc = -3 dB 速度量程过超 超过各速度量程上限值1 %时LED(红色)表示 低通滤波器 (VELOCITY-LPF) 前部面板[LPF]频率选择键 1 kHz GAIN fc=ー3 dB( ±2.0 dB) 300 Hz 5 kHz GAIN fc=5 kHz(ー3 dB) 相位差输出(SIG A / SIG B OUT) 输出波形 2相方波输出 输出方式 行驱动 Hi:2.5 V以上 Lo:0.5 V以下 响应时间:~1 MHz 推拉输出电路 Hi:10.5 V以上 Lo:0.5 V以下 响应时间:~100 kHz 相位差 90 °±60 ° T:周期 T/4±T/6 占空比 50 %±20 % T:周期 T/2±T/5 输出端子 NJC-2010-RF(七星科学研究所制) 脉冲幅(A,B Phase) 1分周 2分周 4分周 8分周 16分周 32分周 64分周 128分周 256分周(上记相位差及占空比) 脉冲幅切换 切换开关 表示部 表示器 7段LED(绿色) 7位与极性 小数点 单位以及速度量程固定 表示更新时间 0.1 s *大表示长度 9999.999 m 距离总清 前部面板[LENGTH RESET]键 后部面板[RESET IN]信号 単位切换 [UNIT SELECT] 键 速度単位: m/s、mm/min、 m/min 距离単位: m 、mm 感光异常表示 表示器闪烁 搜索状态表示 [ー]表示 *大距離表示時 点滅表示 感光监视 感光电平表示 (DETECT - LEVEL) 10段LED(绿色 感光电平输出 (LEVEL OUT) 输出端子:BNC(CO2型) 输出信号:0~14 V 与感光电平成比例 响应频率:GAIN fc=5 kHz(-3 dB) 感光电平异常 (ERROR) 感光电平过低时LED(红色)表示 感光电平异常输出 (ERROR OUT) 输出端子:NJC-163-RF(插座) 出力方式:集电极开路(负逻辑) 输出耐压:30 V以下 灌电流:50 mA以下 搜索 (DETECT-SEARCH) 前部面板[SEARCH]键 串行通信接口(RS-232C) 规格 RS-232C 接口 D-sub 9针 规格 通信方式 非同期全双工模式 波特率 19200 位长 8位 奇偶校验 无 开始位 1位 停止位 1位 截止符 CR+LF 控制 无 极性切换 (+/-) 前部面板[+/-]键 数据表示的极性反转 速度输出电压的极性反转 极性反转时LED(红色)表示 距离总清输入 (RESET IN) 信号端子 NJC-163-RM(插座) 输入方式 无电压接点 锁定保护 (SAFETY LOCK) 信号端子 RM12BPE-2PH(71)(插头)※附属短接端子 输入方式 无电压接点 短接时激光照射 激光照射开关 (LASER) 前部面板[LASER]键 ON时LED(绿色)表示 警告表示 核准用光源寿命警告:约1 s间隔闪烁 测量用光源寿命警告:约0.1 s间隔闪烁 防护功能 电源开通时激光源处于关闭状态 ※电源开通时激光源同时开通的模式在出厂时可对应。 感光度切换 (DETECT) 感光度切换 4量程 前部面板〔DETECT〕部的设定键 ※出厂设定为LOW 设定锁定 前部面板[锁定]键 锁定 按键持续约2秒 ※锁定状态LED(白色)表示 解除 按键持续约2秒 锁定范围 [LASER]键以外的所有设定键 控制器连接 (CONNECT IN/OUT) 信号连接 连接台数:*大2台 使用电缆连接,2台可同时进行距离清零 框体连接 2台LV-7100可上下位置连接 ※使用LV-0772控制器连接套件 使用环境 温度范围 0~40 ℃ 湿度范围 20~80 % 不结露 保存環境 温度范围 -10 ℃~50 ℃ 湿度范围 20~80 % 不结露 电源 电压 AC 100-240 V 50/60 Hz 消耗功率 70 VA以下 电源开关 电源ON/OFF 冷却 空气冷却 外观尺寸 W 310 mm X H 135 mm X D 176 mm 以下 (不含凸起部分) 重量 約 3 kg(控制器本体) 产品构成 型名 品名 定格 LV-7002 激光表面速度传感器 WD=200 LV-7100 激光表面速度控制器 LV-0703 传感器用电缆 3 m LV-0705 传感器用电缆 5 m LV-0772 控制器连接套件 2台LV-7100连接 LV-0791 保管箱 1套用 选配件 90度反光镜 激光在任意位置±90度转向照射的光学用具,使用它对狭小场所或机器的间隙部的测量对象进行测量。 使用例 订货后销售产品 传感器悬架配件 用于设置传感器,增加固定部位,可倒立悬架等,使用它传感器可4个方向进行悬架设置。 使用例 订货后销售产品 大型磁性台架 (LV-0030) 传感器设置用专用磁性台架。具有2个关节点可自由设置激光的照射方向。可配套微调平台LV-0015/0016使用,可进行检测位置的微小调整。 XY轴微调平台 (LV-0015) 与大型磁性台架LV-0030配套使用,可进行X,Y方向检测位置的微小调整。单体使用也可确定测量位置。 平台面积:60×60 mm 移动量: ±5 mm Z轴微调平台 (LV-0016) 可进行Z方向检测位置上下移动的微小调整。可与大型磁性台架LV-0030配套使用,确定激光与被测位置的焦点。水平位置的调整也可使用。 平台面积:60×60 mm 移动量:0~10 mm 大型三脚架 (LV-0017A) 使用方便可适用地点对象广泛的传感器设置辅助用具。 附属品 LV-0018A :钢制平板 大型磁性台架LV-0030与附属的钢制平板(LV-0018A) 配套着磁固定使用。 控制器连接套件(LV-0772) ※不包含LV-7100本体 连接2台LV-7100激光表面速度控制器,2通道进行检测。通过连接激光表面速度控制器一体化,可同时总清2台的距离长度等测量值。 保管箱 (LV-0791) 可保存1套LV-7000测量系统,包括传感器,控制器,磁性台架,反光镜等。集中管理便于使用,携带,保管。 使用例 可收纳器材一览 · LV-7002 × 1 · LV-7100 × 1 · LV-0703 或 LV-0705 × 1 · LV-0030 × 1 · LV-0015 × 1 · LV-0016 × 1 · 90度反光镜 · 传感器悬架配件 · 使用说明书 · 电源电缆等 相关产品 轮式编码器 (RP-7400) 点击至产品说明页面 >> 特长 ·脉冲数 测量速度用:120 P/R,1200 P/R。测量长度用:200 P/R ·输出方式4种 ・推拉输出电路(标准配备) ・共射极电路 (选配功能) ・共集极电路 (选配功能) ・集电极开路(选配功能) 多功能可逆型计数器(RV-3150) 点击至产品说明页面 >> 特长 ·可更换倍乘数、比率修正功能、偏移功能、改变小数点位置、更改计数方向 ·外部输出: ・比较结果 (4种设定值,可作为条件数据保存) ・模拟电压 ・BCD ・RS-232C通信
应用介绍
扭曲/扭曲振动测量
轮胎的速度与状态测量
转轮与皮带的状态
材料特性的评价
速度,速度变动的测量
卷轴时的长度测量
传送滑动的测量
垂直与凹槽位置的传送测量
传感器与处理器的外观
系统构成
(下图中,波形分析记录仪器,RV-3150,以及OS-2000系列时间序列数据分析软件,均可链接至相应产品说明页面)
测量原理
测量原理1。移动物体的速度测量
1. 2个激光光束以2θ角度交叉时,在交叉区域产生干涉条纹现象。
2. 干涉条纹区域内有光粒子通过。
3. 干涉条纹区域内有光粒子通过时,产生明→暗→明→暗,呈波动扩散状态。 在这里,· 粒子的速度:V· 干涉条纹的间隔:d 波动的频率(周期)f=v/d
4. 传感器通过感受波动状态的扩散光测得光的变化频率。
5. 干涉条纹的间隔 d 是固定的条件下,可得到速度
测量原理2。 变化方向以及极性的测量
在测量变动速度时需要测得移动方向以及极性。在2个激光光束中使用AOM(声光调制器)将其中1个激光的频率进行偏移,由此使干涉条纹根据偏移频率 ⊿f 进行速度变化,即可测出速度 v 的移动方向及极性。
受光部测得的扩散光的强度频率为 f' f' < ⊿f:比偏移频率低的频率? f' > ⊿f:比偏移频率高的频率? 以偏移频率为基准判别方向与极性。
规格
LV-7002 激光表面速度传感器
大型磁性台架
位置:传感器基准面部 4角 深度:4 mm以上
温度范围 0~40 ℃
湿度范围 20~80 %(不结露)
温度范围 ー10 ℃~50 ℃
LV-7100 激光表面速度控制器
前部面板[+/-]极性选择键 数码表示的极性/速度输出电压的极性
分辨率:有效值0. 01 m/min以下
前部面板[LENGTH RESET]键
[UNIT SELECT] 键 速度単位: m/s、mm/min、 m/min
距离単位: m 、mm
输出端子:BNC(CO2型) 输出信号:0~14 V 与感光电平成比例
感光电平异常
(ERROR)
感光电平异常输出
(ERROR OUT)
输出端子:NJC-163-RF(插座) 出力方式:集电极开路(负逻辑) 输出耐压:30 V以下
搜索
(DETECT-SEARCH)
极性切换
(+/-)
前部面板[+/-]键
数据表示的极性反转
距离总清输入
(RESET IN)
激光照射开关
(LASER)
核准用光源寿命警告:约1 s间隔闪烁
电源开通时激光源处于关闭状态
感光度切换
(DETECT)
设定锁定
连接台数:*大2台
2台LV-7100可上下位置连接
产品构成
选配件
90度反光镜
激光在任意位置±90度转向照射的光学用具,使用它对狭小场所或机器的间隙部的测量对象进行测量。
使用例
订货后销售产品
传感器悬架配件
用于设置传感器,增加固定部位,可倒立悬架等,使用它传感器可4个方向进行悬架设置。

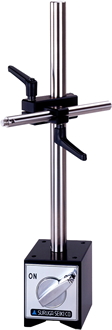

大型磁性台架 (LV-0030)
传感器设置用专用磁性台架。具有2个关节点可自由设置激光的照射方向。可配套微调平台LV-0015/0016使用,可进行检测位置的微小调整。

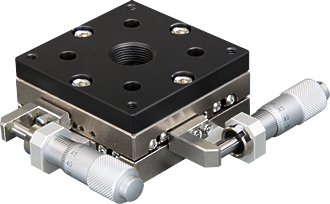

XY轴微调平台 (LV-0015)
与大型磁性台架LV-0030配套使用,可进行X,Y方向检测位置的微小调整。单体使用也可确定测量位置。
平台面积:60×60 mm 移动量: ±5 mm
Z轴微调平台 (LV-0016)
可进行Z方向检测位置上下移动的微小调整。可与大型磁性台架LV-0030配套使用,确定激光与被测位置的焦点。水平位置的调整也可使用。
平台面积:60×60 mm 移动量:0~10 mm

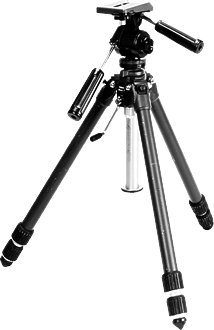

大型三脚架 (LV-0017A)
使用方便可适用地点对象广泛的传感器设置辅助用具。
附属品 LV-0018A :钢制平板
大型磁性台架LV-0030与附属的钢制平板(LV-0018A) 配套着磁固定使用。

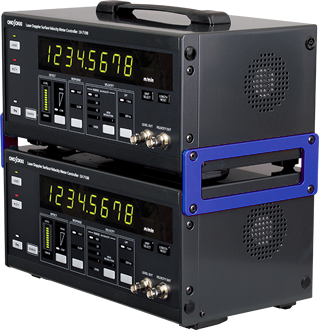

控制器连接套件(LV-0772)
※不包含LV-7100本体
连接2台LV-7100激光表面速度控制器,2通道进行检测。通过连接激光表面速度控制器一体化,可同时总清2台的距离长度等测量值。

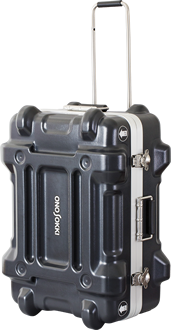

保管箱 (LV-0791)
可保存1套LV-7000测量系统,包括传感器,控制器,磁性台架,反光镜等。集中管理便于使用,携带,保管。
可收纳器材一览
· LV-7002 × 1 · LV-7100 × 1 · LV-0703 或 LV-0705 × 1 · LV-0030 × 1 · LV-0015 × 1 · LV-0016 × 1 · 90度反光镜 · 传感器悬架配件 · 使用说明书 · 电源电缆等
相关产品
轮式编码器 (RP-7400)
点击至产品说明页面 >>
多功能可逆型计数器(RV-3150)
特长 ·可更换倍乘数、比率修正功能、偏移功能、改变小数点位置、更改计数方向 ·外部输出: ・比较结果 (4种设定值,可作为条件数据保存) ・模拟电压 ・BCD ・RS-232C通信
