日本 ONOSOKKI小野数字式位移传感器用 信号电缆及配件
信号电缆 型号 长度 信号输入端 外观 信号输出端 信号延长电缆 AA-8801 5 m BS/GS系列 数字式位移传感器 *从传感器起*长30 m。 电缆D5-UL:符合UL标准 DG系列 数字式位移传感器计数表示器 AA-8802 10 m AA-8803 20 m AA-8804 30 m 信号延长电缆 AA-8901 5 m GS-3813 GS-3830 DG-5100 AA-8902 10 m AA-8903 20 m AA-8904 30 m 信号转换电缆 AA-8910 0.2 m BS/GS系列 数字式位移传感器(不包括GS-3800系列) DG-5100 BCD电缆 AA-8101 3 m DG-4120/4140/ 4240/4280 计数表示器 DA-4130 数模转换器 AA-8103 3 m DG-4120/4140/ 4240/4280 计数表示器 RQ-1410 数字式打印机 AA-8107 3 m DG-4120/4140/ 4240/4280 计数表示器 - 电源电缆 AX-2050N 3 m DG-4120/4140/ 4240/4280 计数表示器 *AC 100 V用 - RS-232C信号电缆 AX-5022 2 m DG-2310 计数表示器 电脑等 信号电缆 MX-7105 5 m DG-0010 信号转换器 电缆D5-UL:符合UL标准 端子台 MX-7110 10 m MX-7115 15 m MX-7120 20 m 5 m单位延长(25 m~100 m) 信号电缆 30 m ~ 1200 m DG-0020 信号转换器 线驱动输出 *DX30A-36P为压接型连接件。如客户需自行连线需要相应压接工具。 连接件购入时,推荐附带焊锡的型号(DX40-36P,DX36CV1)。 ** 订货产生 机械式传动器件 配套传感器 型号 GS-251/251W AA-812 GS-201、GS-102 BS-102/102W/112/112W HS-3412/3425 DG-525H/825/925* AA-813 *提升传动件AA-972配套使用 气动式传动器件 配套传感器 型号 GS-201、GS-102 BS-102/112 DG-525H/825/925* AA-816 *提升传动件AA-972配套使用 提升配件 配套传感器 型号 全型号 (不包括BS系列,防水型) AA-969 提升扳手/传动提升器 配套传感器 型号 DG-525H/825/925 AA-971 DG-525H/825/925 (传动器件另购) AA-972 气动提升器 配套传感器 型号 GS-1513A/1613A/ 4513/4613/ 6513/6613 AA-6100 *1*3 <气体管配套图> GS-1530A/1630A/ 4530/4630/ 6530/6630 AA-6101 *1*3 GS-1713/1813/ 6713/6813/ 4713/4813/ 3813 AA-6102 *2*3 GS-1730/1830/ 6730/6830/ 4730/4830 /3830 AA-6103 *2*3 *1 气动提升器的防护等级 IP64,IP64G,不包括(AA-6100/6101) *2 气动提升器AA-6102/6103需要延长测量杆,传感器的全长增加22/37 mm *3 气体配管需要另购ON/OFF电磁开关。传感器设置面到测量杆的距离9 mm不变。 延长测量杆(测量小深孔) 长度 型号 30 mm AA-844 材质:SUS303 直径:φ 3.8 mm 螺孔:M2.5 50 mm AA-845 材质:SUS303 直径:φ 3.8 mm 螺孔:M2.5 测定探头 AA-0200 AA-0210 AA-0220 *1 AA-0230 AA-0240 先端材质:钢球 材质:SKS3 材质:SKS3 材质:SKS3 材质:SKS3 AA-0250 AA-0260 AA-827 *2 AA-828 *2 AA-0310 材质:SKS3 材质:SKS3 材质:SUj2 材质:SUj2 先端材质:钢球 AA-0320 AA-921 AA-0330 AA-0400 材质:SKS3 材质:SKS3 先端材质:超硬 先端材质:塑料 *1 AA-0220/0240/0250等平面测定探头配1/1000mm(1μm)单位的传感器使用时,需要对测定台面进行平行度调整。这种情况下,传感器与测定台需配套对应使用。我司调整后的平行精度约10 μm。 *2 AA-827/828滚轮测定探头配1/1000mm(1μm)单位的传感器使用时,不能得到规定的测量精度。因为AA-827/828配有轴承的原因存在±10μm误差发生的可能。 连接/测量探头适配器(交换用) 配套传感器 型号 GS-102/251/503/1000 AA-829 * 材质:C36002 订货生产 防尘橡胶套 配套传感器 型号 L1 (mm) 壳外径 (φ mm) 橡胶套外径 (φ mm) 轴管径 (φ mm) 材质 *3 GS-1000 AA-841 *1 40.5 22 24 15 CR GS-102/251 DG-825/925 AA-843 *1 10.5 16 15 8 NBR GS-503 KG-850 AA-854 *1 10.5 17 15 10 CR BS-102/102W/ 112/112W AA-973 *1 - - 8 8 EPM GS-5011 AA-975 *2 8.5 - 16 20 NBR GS-1513A/1613A/ 6513/6613 AA-4100 - - 8 8 Si GS-1530A/1630A/ 6530/6630 AA-4101 - - 8 8 Si GS-4513/4613/ 4530/4630 *4 工厂安装交换*5 - - 10 10 Si GS-1713/1813/ 6713/6613 AA-4102 - - 8 15 Si GS-1730/1830/ 6730/6830 AA-4103 - - 8 15 Si GS-4713/4813/ 3813 AA-4104 - - 8 15 HNBR GS-4730/4830/ 3830 AA-4105 - - 8 15 HNBR *1 配有防尘橡胶套专用测定探头。(外观见下图) *2 防尘橡胶套专用连接配件。(外观见上图与下图) *3 CR:氯丁橡胶,NBR:丁腈橡胶,EPM:乙丙橡胶,Si:硅橡胶,HNBR:氢化丁腈橡胶 *4 GS-4500/4600系列使用的防尘橡胶套(材质:氟橡胶)为订货生产,安装交换须在我司工厂进行。 *5 需要到我司工厂的运送费用。 AA-841/843/ 854/973 配有防尘橡胶套专用测定探头 BS系列,GS-102/251/503/1000用 AA-829 测定探头适配器 GS-102/251/503/1000用 装有防尘橡胶套,需要使用特殊测定探头时,许配有测定探头适配器AA-829。 AA-975 防尘橡胶套专用连接配件 GS-5011用 特殊测定探头使用时,可直接安装AA-975防尘橡胶套专用连接配件。不需使用其他连接配件。 设置金具 配套传感器 型号 GS-1000 AA-855 GS-5050/5051/ 5100/5101 AA-8560 GS-102/251/251W AA-968 (内盖) GS-1513A/1530A/ 1613A/1630A/ 4513/4530/ 4613/4630/ 6513/6613/ 6530/6630 AA-3300 GS-1513A/1530A/ 1613A/1630A/ 4513/4530/ 4613/4630/ 6513/6613/ 6530/6630/ 1713/1730/ 1813/1830/ 3813/3830/ 4713/4730/ 4813/4830/ 6713/6730/ 6813/6830 AA-3310 台架等 ST-022 ST-044B ST-0230 SH-022 配套传感器 除GS-1000/5011,HS系列以外的全部型号 *1、*2 *1、*2、*3 HS-3412/3425 台面尺寸(mm) 80×85 105×105 80×85 80×85 固定螺孔尺寸 Φ8~Φ10 Φ15~Φ20 Φ15 Φ8~Φ10 台面材质 陶瓷材料(带槽) 台面平面度 1μm 台面表面粗燥度 0.4S精制 基座(宽X长 mm) 100×160 130×200 100×160 100×160 测量深度(mm) 59 73.5 59 59 测量高度(mm) 115 210 115 115 重量 4.1 kg 7.5 kg 4.2 kg 4.1 kg *1 ST-044B,ST-0230与位移传感器配套使用时需要配合轴套使用。 不要轴套 GS-1000/501(ST-0230と組合せできません)、GS-5050/5051/5100/5101 AA-892轴套(φ10 mm用) GS-503/251W/4513/4530/4613/4630,DG-525H,KG-825 AA-891轴套(φ10 mm用) GS-102/251/1513A/1530A/1613A/1630A/6513/6530/6613/6630/7710A,DG-825/925 *2 BS系列与ST-044B配套使用时,不能使用传动配件。 *3 GS-1713/1730/1813/1830/3813/3830/4713/4730/4813/4830/6713/6730/6813/68返回页首 通过调节旋钮(A)安装或拆卸传感器。支架的上下位置微调,通过调节旋钮(B),调节旋钮(C)进行。 测量台架的精度 SH-022以及ST-022外形尺寸相同,但,直角度,平行度的精度不同。 ★ AA-0220/0240/0250等平面测定探头配1/1000mm(1μm)单位的传感器使用时,需要对测定台面进行平行度调整。这种情况下,传感器与测定台需配套对应使用。我司调整后的平行精度约10 μm。 其他配件 型号 名称 用途 DG-0420 端子台防护罩 DG-4240/4280用 R03-PB6M 传感器信号电缆用接头 - 57-30360 36芯线信号接口(BCD信号电缆用) RQ-1410用 DX40-36P 36芯线信号接口(BCD信号电缆用) BCD信号用带焊锡(需配DX36CV1) DG-4120/4140/4240/4280,DA-4130用 DX36CV1 DX40-36P用接口盖 DX40-36P用 TA2096 AC电源适配器(电缆长约1.8 m) 输入:AC 100 V,输出:DC 9 V/300 mA DG-525H/825/925用 AA-5100 热敏记录纸(10卷1套) RQ-1410用 ●为了提高性能,可能不经预告而变更外形及规格,请谅解。
信号电缆
*从传感器起*长30 m。 电缆D5-UL:符合UL标准
-
*AC 100 V用
MX-7105
机械式传动器件
HS-3412/3425
DG-525H/825/925*
*提升传动件AA-972配套使用
气动式传动器件
提升配件
提升扳手/传动提升器
气动提升器

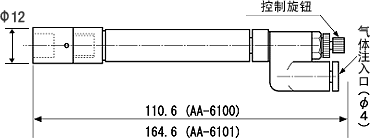

<气体管配套图>
GS-1730/1830/ 6730/6830/ 4730/4830 /3830
延长测量杆(测量小深孔)
测定探头
先端材质:钢球
材质:SKS3
材质:SUj2
先端材质:超硬
先端材质:塑料
AA-0220/0240/0250等平面测定探头配1/1000mm(1μm)单位的传感器使用时,需要对测定台面进行平行度调整。这种情况下,传感器与测定台需配套对应使用。我司调整后的平行精度约10 μm。
AA-827/828滚轮测定探头配1/1000mm(1μm)单位的传感器使用时,不能得到规定的测量精度。因为AA-827/828配有轴承的原因存在±10μm误差发生的可能。
连接/测量探头适配器(交换用)
订货生产
防尘橡胶套
配有防尘橡胶套专用测定探头。(外观见下图)
防尘橡胶套专用连接配件 GS-5011用 特殊测定探头使用时,可直接安装AA-975防尘橡胶套专用连接配件。不需使用其他连接配件。

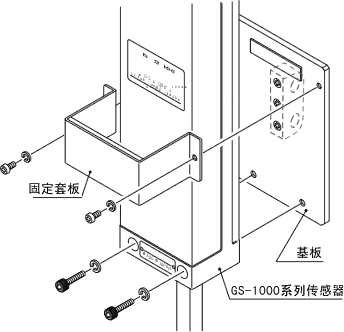

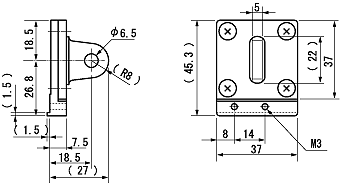

设置金具

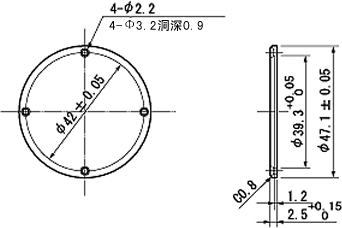

(内盖)
台架等
ST-044B,ST-0230与位移传感器配套使用时需要配合轴套使用。
测量台架的精度
SH-022以及ST-022外形尺寸相同,但,直角度,平行度的精度不同。
其他配件
RQ-1410用
