产品名称: 成都供应：ULVAC爱发科油回转真空泵

产品型号: VD系列（VD30C）

产品展商: ULVAC爱发科

产品文档: 无相关文档

简单介绍

VD系列是旋片式（二级）直驱式油回转真空泵。搭载ULVAC原装多电压电机。两级旋叶结构，极限压力好，优化设计实现了低噪音，是一款适用范围广、可选规格丰富的真空泵。

成都供应：ULVAC爱发科油回转真空泵 的详细介绍

油回转真空泵

VD系列

VD151、VD201、VD Ver.C系列

ULVAC

VD系列是旋片式（二级）直驱式油回转真空泵。
搭载ULVAC原装多电压电机。
两级旋叶结构，极限压力好，优化设计实现了低噪音
，是一款适用范围广、可选规格丰富的真空泵。

特征

使用ULVAC开创的多电压电机单个电机可
处理200至240V/380至460V的宽电压范围。
采用强制加油方式
即使接近大气压，排气速度也很稳定。该泵非常适合在大气和真空之间重复连续运行。
除了特殊应用的可选
标准外，我们还有特殊应用的模型。

[VD Ver.C 系列]

使用示例	类型 _	适用机型	主密封胶	加油工	他泄漏测试	油
空气和惰性气体排气大气⇔真空重复排气（高负荷运行）^*1	标准	VD30C、VD40C、 VD60C、VD90C	FKM （氟）	✖	✖	R-72 矿物油
FKM（氟）不耐橡胶的气体/溶剂排放	ñ	VD30C-N、VD40C-N	NBR ^{* 2} （丁腈）	✖	✖	R-72 矿物油
制动液（乙二醇系统）工艺排气	乙	VD30C-B、VD40C-B	硅+丁腈橡胶^*3	〇	✖	R-72 矿物油
可燃气体排放 He气回收装置	H	VD30C-H、VD40C-H、 VD60C-H、VD90C-H	FKM （氟）	〇	〇	R-72 矿物油
防止因腐蚀性气体、可燃气体和氧化性气体而导致油品变质的措施	F	VD30C-F、VD40C-F	FKM （氟）	✖	✖	J60F ^*4 氟油

* 1 VD90C 不能在 1,000 Pa 或更高的压力下连续运行。
* 2 选择 N 型时请注意，如果连续进行高负载运行，泵温度可能会超过 100°C，并且可能会超过 NBR 橡胶的耐热性。
* 3 排出会使 FKM（氟）橡胶劣化的乙二醇类气体或液体时选择。
* 4 使用氟油进行装配检查，但不包括在内。如有需要，将另行安排。
* 5 建议同时使用滤油器和油水分离器进行油过滤，以防止因灰尘、油泥等引起的油变质。

利用

薄膜沉积设备、溅射设备、离子镀设备
分析设备/泄漏测试设备
气体置换/液体注入
真空干燥、冷冻干燥、真空脱气、真空绝热
真空抽吸/真空成型
其他各种真空设备

规格

模型			VD30C	VD40C	VD60C	VD90C
设计排气速度		50赫兹	30 m ³ / h / (500 L / min)	40 米³ / 小时 / (670 升 / 分钟)	60 m ³ / h / (1000 L / min)	90 m ³ / h / (1500 L / min)
		60赫兹	36 m ³ / h / (600 L / min)	48 m ³ / h / (800 L / min)	72 m ³ / h / (1200 L / min)	108 m ³ / h / (1800 L / min)
极限压力*1	全科医生关闭		≦ 0.67 帕
	全科医生公开赛		≦ 6.7 帕
Z大水蒸气允许压力	全科医生公开赛	50赫兹	1300帕	1360 帕	1320 帕	970帕
		60赫兹	1400帕	1760 帕	2800帕	2820Pa*2
Z大蒸汽处理量	全科医生公开赛	50赫兹	190克/小时	270克/小时	430克/小时	480克/小时
		60赫兹	250克/小时	410克/小时	1100克/小时	1650克/小时*2
电机 * 3	格式		全封闭扇形三相感应电动机
	高效率等级		IE3
	输出		1.5 千瓦（4 极）	1.5 千瓦（4 极）	2.2 千瓦（4 极）	3.7 千瓦（4 极）
	电压	50赫兹	200 ~ 240/380 ~ 415 伏
		60赫兹	200 ~ 240/380 ~ 460 伏
使用的油			ULVOIL R-72
所需油量			1.0 至 2.5 升		2.5-4.0升
冷却方式			风冷
进气口直径 JIS B 2290 (ISO KF)			相当于 VG40（相当于选件 KF40）		相当于 VG50 （相当于选件 KF50）
排气直径 JIS B 2290 (ISO KF)			相当于 VG40（相当于选件 KF40）
外形尺寸 WxDxH			210 x 660 x 324 毫米	210 x 680 x 324 毫米	280 x 761 x 371 毫米	280 x 831 x 371 毫米
大量的			58公斤	60公斤	90公斤	113公斤
符合标准			CE / cTUVus
标准配件			1单位油
推荐油雾捕集器*4			TM201：用于低负载运行		TM401：用于低负载运行
			TM401：用于高负载运行		TM-2（用于 VD）：用于高负载操作

注）：本规格使用 Si 单位制。转换为非 Si 单位系统如下。
6.7 Pa = 5 × 10 ^-2 Torr
* 1 用皮拉尼真空计测量。（使用McLeod 压力计约为 6.7 x 10 ^-2 Pa 。）
* 2 VD90C 不能在 1,000 Pa 或更高的压力下连续运行。
连续运行时的*大处理量为1000（Pa）/600（g/h）。
* 3 发货时为 200V Δ 级连接。
如果您的电压为 400V 级，请在使用前更改为 Y 连接。
* 4 高负荷运转是指在短时间反复排气⇔真空和在10,000Pa
以上的压力下长时间运转。

模型			VD151	VD201
设计排气速度		50赫兹	14.4 m ³ / h / (240 L / min)	20.2 m ³ / h / (336 L / min)
		60赫兹	17.3 m ³ / h / (288 L / min)	24.2 m ³ / h / (403 L / min)
极限压力*1	全科医生关闭		≦ 0.67 帕
	全科医生公开赛		≦ 6.7 帕
Z大水蒸气允许压力	全科医生公开赛		500帕	1300帕
Z大蒸汽处理量	全科医生公开赛		40克/小时	138克/小时
电机 * 2	格式		全封闭扇形三相感应电动机
	高效率等级		IE2 * 3	IE3
	输出		0.55 千瓦（4 极）	0.7 千瓦（4 极）
	电压	50赫兹	200 ~ 240/380 ~ 415 伏
		60赫兹	200 ~ 240/380 ~ 460 伏
使用的油			ULVOIL R-72
所需油量			0.7-1.1
冷却方式			风冷
进气直径			相当于KF25
排气直径			G1

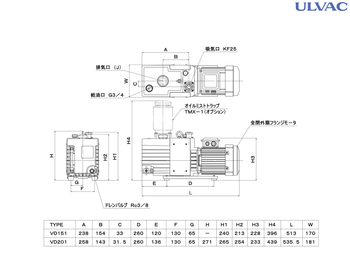

外形尺寸 WxDxH			29 毫米	34 毫米
大量的			170 x 514 x 240 公斤	170 x 536 x 265 公斤
符合标准			CE / cTUVus
标准配件			1单位油
推荐的油雾捕集器			TMX-1 + 转接法兰

注）：本规格使用 Si 单位制。转换为非 Si 单位系统如下。
6.7 Pa = 5 × 10 ^-2 Torr
* 1 用皮拉尼真空计测量。（McLeod 压力表约为 6.7 x 10 ^-2 Pa。）
* 2 出厂设置为 200V 级的三角形连接。如果您的电压为 400V 级
，请在使用前更改为 Y 连接。
* 3 不受高效法规约束。
